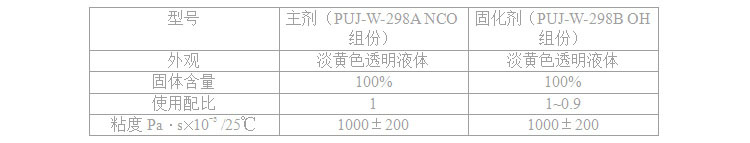

1、本胶为一种广谱型粘合剂，适用于聚乙烯、聚丙烯、聚酯、聚酰胺等薄膜及相应镀铝膜之间的复合。
2、配比量：主剂（含 NCO 组份）：固化剂（含 OH 基组份）=1﹕1~0.9。
使用过程的配比量，应经过实验确定精确比值。

1、将主剂、固化剂分别倒入无溶剂复膜机上专用保温桶内，点动按键即可生产。
2、涂布量：1.0—3.0g/㎡（视基材不同，经实验得出最佳用量)。
3、复合压力：在不损坏薄膜的情况下，尽可能提高复合压力。
4、操作温度：两组份预热温度为35℃~40℃。
5、熟化时间与温度：熟化室应保持在 50±5℃之间（根据季节的不同自我选定）。由于该胶属缓胶化性化合物，要求熟化时间较长，一般需 24~48 小时。时间越长粘合强度越好。

1、复合基材表面张力是否符合要求（被粘接的基材表面需经电晕处理，清洁干燥、无灰尘、油污，其中，PET的表面张力不得低于42达因；NY作为中间层时必须经双面处理，表面张力不得低于50达因；OPP、CPP及PE的表面张力不得低于38达因）。
2、由于油墨，基材固有的化学助剂，会影响胶粘剂复合强度，建议正式成批使用前，先行试验，以求达到理想效果。
3、每次生产完毕，应对上胶系统、涂布系统用溶剂/清洁剂进行清洗，以免影响各系统正常运行。
4、本产品应储存于阴凉干燥处，避免阳光直晒，保质期 8个月。启盖后，应尽快将 余胶用完。
5、不同胶种严禁混用。
